产品名称: |
柱塞截止阀 |
产品型号: |
UJ11S、UJ41S |
驱动方式: |
手动、蜗轮、气动、电动 |
连接形式: |
螺纹、法兰 |
结构形式: |
柱塞式 |
密封结构: |
软密封、硬密封 |
压力范围: |
0.1-4.0Mpa |
公称通径: |
DN15-400 |
常用材质: |
铸铁、铸钢、不锈钢 |
技术咨询: |
15800901282 |
|
产品简介 |

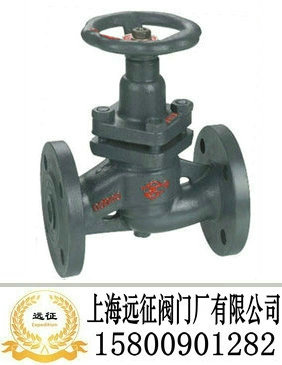

远征生产的柱塞截止阀,驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用螺纹、法兰,结构形式可选用柱塞式,密封结构可选用软密封、硬密封,压力范围PN0.1-4.0Mpa,公称通径为DN15-400mm,材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛,同一种阀门在不同的场合与工况有不同的搭配,如果您是非专业人士,欢迎您向本公司来电咨询。本公司有专业技术人员为您服务!技术部电话:15800901282 |
产品详情 |
柱塞截止阀规格型号:
型号 |
公称压力(mpa) |
试验压力 |
工作温度 |
适用介质 |
壳体 |
密封(液) |
密封(气) |
U41S-1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
≤450℃ |
水、蒸汽、油品等 |
U41S-2.5 |
2.5 |
3.75 |
2.75 |
U41S-4.0 |
4.0 |
6.0 |
4.4 |
柱塞截止阀零件参数:
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
Z |
C |
P |
阀体阀盖 |
HT200 |
WCB |
ZG1Cr18Ni9Ti |
柱塞 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
阀杆 |
45 |
45 |
1Cr18Ni9Ti |
密封圈 |
聚四氟乙烯+石墨+高弹性胶(8202型) |
螺纹柱塞截止阀结构尺寸:
丝口铸铁柱塞阀U11S-1.6 |
公称通径 DN(mm) |
管螺纹 G |
尺 寸(MM) |
质量(kg) |
L |
L1 |
S |
D0 |
15 |
1/2″ |
90 |
14 |
32 |
80 |
1.5 |
20 |
3/4″ |
100 |
16 |
36 |
100 |
2 |
25 |
1″ |
120 |
18 |
46 |
120 |
3 |
32 |
11/4″ |
140 |
20 |
55 |
140 |
5 |
40 |
11/2″ |
170 |
22 |
65 |
160 |
8 |
50 |
2″ |
200 |
24 |
80 |
180 |
11.5 |
法兰柱塞阀结构尺寸:
铸钢法兰柱塞阀U41S-1.6C |
公称通径 DN(mm) |
尺 寸(MM) |
L |
D |
D1 |
D2 |
f |
b |
Z-Ød |
D0 |
15 |
130 |
95 |
65 |
45 |
2 |
14 |
4-14 |
80 |
20 |
150 |
105 |
75 |
55 |
2 |
14 |
4-14 |
100 |
25 |
160 |
115 |
85 |
65 |
2 |
14 |
4-14 |
120 |
32 |
180 |
135 |
100 |
78 |
2 |
16 |
4-18 |
140 |
40 |
200 |
145 |
110 |
85 |
3 |
16 |
4-18 |
160 |
50 |
230 |
160 |
125 |
100 |
3 |
16 |
4-18 |
180 |
65 |
290 |
180 |
145 |
120 |
3 |
18 |
4-18 |
200 |
80 |
310 |
195 |
160 |
135 |
3 |
20 |
8-18 |
240 |
100 |
350 |
215 |
180 |
155 |
3 |
20 |
8-18 |
240 |
125 |
400 |
245 |
210 |
185 |
3 |
22 |
8-18 |
360 |
150 |
480 |
280 |
240 |
210 |
3 |
24 |
8-23 |
360 |
200 |
600 |
335 |
295 |
265 |
3 |
26 |
12-23 |
460 |
250 |
730 |
405 |
355 |
320 |
3 |
30 |
12-25 |
460 |
300 |
750 |
460 |
410 |
375 |
4 |
30 |
12-25 |
560 |
350 |
787 |
520 |
470 |
435 |
4 |
34 |
16-25 |
640 |
400 |
914 |
580 |
525 |
485 |
4 |
36 |
16-30 |
720 |
铸钢法兰柱塞阀U41S-2.5C |
公称通径 DN(mm) |
尺 寸(MM) |
L |
D |
D1 |
D2 |
f |
b |
Z-Ød |
D0 |
15 |
130 |
95 |
65 |
45 |
2 |
16 |
4-14 |
80 |
20 |
150 |
105 |
75 |
55 |
2 |
16 |
4-14 |
100 |
25 |
160 |
115 |
85 |
65 |
2 |
16 |
4-14 |
120 |
32 |
180 |
135 |
100 |
78 |
2 |
18 |
4-18 |
140 |
40 |
200 |
145 |
110 |
85 |
3 |
18 |
4-18 |
200 |
50 |
230 |
160 |
125 |
100 |
3 |
20 |
4-18 |
200 |
65 |
290 |
180 |
145 |
120 |
3 |
22 |
8-18 |
200 |
80 |
310 |
195 |
160 |
135 |
3 |
22 |
8-18 |
280 |
100 |
350 |
230 |
190 |
160 |
3 |
24 |
8-23 |
280 |
125 |
400 |
270 |
220 |
188 |
3 |
28 |
8-25 |
400 |
150 |
480 |
300 |
250 |
218 |
3 |
30 |
8-25 |
400 |
200 |
600 |
360 |
310 |
278 |
3 |
34 |
12-25 |
500 |
250 |
730 |
425 |
370 |
332 |
3 |
36 |
12-30 |
500 |
300 |
750 |
485 |
430 |
390 |
4 |
40 |
16-30 |
560 |
350 |
787 |
550 |
490 |
448 |
4 |
44 |
16-34 |
640 |
400 |
914 |
610 |
550 |
505 |
4 |
48 |
16-34 |
720 |
铸钢法兰柱塞阀U41S-4.0C |
公称通径 DN(mm) |
尺 寸(MM) |
L |
D |
D1 |
D2 |
f |
b |
Z-Ød |
D0 |
15 |
130 |
95 |
65 |
45 |
2+4 |
16 |
4-14 |
100 |
20 |
150 |
105 |
75 |
55 |
2+4 |
16 |
4-14 |
100 |
25 |
160 |
115 |
85 |
65 |
2+4 |
16 |
4-14 |
120 |
32 |
180 |
135 |
100 |
78 |
2+4 |
18 |
4-18 |
140 |
40 |
200 |
145 |
110 |
85 |
3+4 |
18 |
4-18 |
160 |
50 |
230 |
160 |
125 |
100 |
3+4 |
20 |
4-18 |
180 |
65 |
290 |
180 |
145 |
120 |
3+4 |
22 |
8-18 |
185 |
80 |
310 |
195 |
160 |
135 |
3+4 |
22 |
8-18 |
200 |
100 |
350 |
230 |
190 |
160 |
3+4.5 |
24 |
8-23 |
240 |
125 |
400 |
270 |
220 |
188 |
3+4.5 |
28 |
8-25 |
250 |
150 |
480 |
300 |
250 |
218 |
3+4.5 |
30 |
12-30 |
250 |
200 |
600 |
375 |
320 |
282 |
3+4.5 |
38 |
12-34 |
460 |
250 |
730 |
445 |
385 |
345 |
3+4.5 |
42 |
16-34 |
460 |
300 |
750 |
510 |
450 |
410 |
3+4.5 |
46 |
16-35 |
550 | |
